Гармоники в электрических системах могут создавать серьезные проблемы, особенно когда речь идет о жестких автобусах. Как ведущий жесткий поставщик шин, мы понимаем важность решения гармонических эффектов для обеспечения надежной и эффективной работы электрических систем. В этом сообщении мы рассмотрим различные стратегии для смягчения гармонических эффектов на жесткие шины.
Понимание гармоник и их влияние на жесткие шины
Гармоники - это нежелательные частоты, которые являются целочисленными кратными фундаментальной частоты (обычно 50 или 60 Гц) в электрической системе. Они генерируются не -линейными нагрузками, такими как переменные частотные приводы (VFD), выпрямители и электронные балласты. Когда в электрической системе присутствуют гармоники, они могут вызвать несколько вопросов для жестких шин.
Одной из основных проблем является увеличение нагрева. Наличие гармоник приводит к тому, что дополнительный ток протекает через шину. Согласно закону Джоулу (P = I²R), потеря мощности (нагревание) в проводнике пропорциональна квадрату тока. Таким образом, даже небольшое увеличение гармонического тока может привести к значительному увеличению нагрева. Это чрезмерное отопление может снизить продолжительность жизни автобуса, изоляцию повреждения и увеличить риск пожара.
Другая проблема - искажение формы волны напряжения. Гармоники могут вызвать искажение напряжения, что может повлиять на производительность другого электрического оборудования, подключенного к одной и той же системе. Для жестких шин искажения напряжения могут привести к неравномерному распределению тока, что может вызвать механическое напряжение на шине и его опорных конструкциях.
Стратегии смягчения гармонических эффектов
1. Правильный размер автобуса
Одним из наиболее фундаментальных шагов в смягчении гармонических эффектов является правильное определение размера жесткого шина. При размере автобуса недостаточно, чтобы рассмотреть только фундаментальный ток. Гармонические течения также должны быть приняты во внимание. Мы рекомендуем использовать программные инструменты, которые могут проанализировать гармонический спектр нагрузки и рассчитать общий гармонический ток. Основываясь на этом анализе, Busbar может быть размером для обработки комбинированных фундаментальных и гармонических токов.
Например, если система имеет высокий уровень гармоник 3 -го - порядка, которые часто присутствуют в системах с одноразовыми не -линейными нагрузками, шина должна быть размером для обработки дополнительного тока, вызванного этими гармониками. Большая площадь поперечного участка шины может снизить сопротивление и, следовательно, нагревание, вызванное гармоническими токами.
2. Использование гармонических фильтров
Гармонические фильтры - это устройства, которые предназначены для снижения уровня гармоник в электрической системе. Существует два основных типа гармонических фильтров: пассивные фильтры и активные фильтры.
Пассивные фильтры
Пассивные фильтры состоят из индукторов, конденсаторов и резисторов, подключенных в определенной конфигурации. Они предназначены для обеспечения низкого импедансного пути для гармонических токов, отвлекая их от автобуса и другого электрического оборудования. Например, настроенный пассивный фильтр может быть разработан для резонирования с определенной гармонической частотой, такой как 5 -й или 7 -й гармоник. Когда гармонический ток достигает фильтра, он проходит через фильтр вместо того, чтобы протекать через шину.
Активные фильтры
Активные фильтры более продвинуты, чем пассивные фильтры. Они используют электронику электроники для генерации компенсационного тока, который равна по величине, но противоположной фазе к гармоническому току. Этот компенсационный ток вводится в систему, эффективно отменяя гармонический ток. Активные фильтры могут обеспечить лучшую гармоническую компенсацию в более широком диапазоне частот и могут адаптироваться к изменениям в характеристиках нагрузки.
Как жесткий поставщик шин, мы можем работать с вами, чтобы определить наиболее подходящий тип гармонического фильтра для вашего приложения. Наша команда экспертов может проанализировать вашу электрическую систему и рекомендовать соответствующую конфигурацию фильтра, чтобы минимизировать гармонические эффекты на ваш жесткий шин.
3. Сегрегация не -линейных нагрузок
Не - линейные нагрузки являются основным источником гармоник в электрической системе. Отделяя линейные нагрузки от линейных нагрузок, мы можем уменьшить влияние гармоник на жесткую шину. Например, если возможно, не - линейные нагрузки, такие как VFD и выпрямители, должны быть подключены к отдельной шине или выделенному кормушке.
Эта сегрегация может предотвратить текущие токи, генерируемые не -линейными нагрузками, протекающими в шину, которая обеспечивает линейные нагрузки. В результате, линейные нагрузки реже влияют искажение напряжения, а общий гармонический уровень в системе может быть уменьшен.
4. Заземление и соединение
Правильное заземление и связь необходимы для смягчения гармонических воздействий на жесткие шины. Хорошая система заземления обеспечивает низкий путь импеданса для токов неисправности и может помочь стабилизировать напряжение в системе. Когда дело доходит до гармоник, хорошо заземленная система также может помочь уменьшить электромагнитное помехи (EMI), вызванное гармоническими токами.
Автобус должен быть должным образом связан с системой заземления, чтобы гарантировать, что любые бродячие токи безопасно перемещаются на землю. Кроме того, заземляющие проводники должны быть соответствующими размером для обработки потенциальных гармонических течений.
Выбор правильного жесткого материала шин
Выбор материала шин также может оказать влияние на смягчение гармонических эффектов. Два общих материала, используемые для жестких шин, - это медь и алюминий.
Жесткая медная шина
Медь является популярным выбором для автобусов из -за его высокой электрической проводимости.Жесткая медная шинаимеет более низкое сопротивление по сравнению с алюминием, что означает, что он может нести больше тока при меньшем нагревании. При работе с гармоническими токами, более низкое сопротивление меди может помочь уменьшить потерю мощности и нагревание, вызванные дополнительными токами. Медь также обладает лучшими механическими свойствами, которые могут противостоять механическому напряжению, вызванному неравномерным распределением тока из -за гармоник.

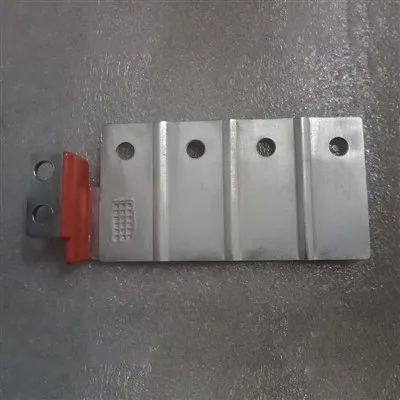

Жесткий алюминиевый автобус
Алюминий - это легкая и стоимость - эффективная альтернатива меди.Жесткий алюминиевый автобусМожет быть хорошим выбором для приложений, где вес является проблемой. Тем не менее, алюминий обладает более высоким сопротивлением, чем медь, поэтому он может потребовать большей площади поперечного разреза, чтобы переносить такое же количество тока. При использовании алюминиевых шин в системе с гармониками важно убедиться, что шина правильно размер для обработки дополнительных гармонических токов.
Заключение
Смягчение гармонического воздействия на жесткие шины имеет решающее значение для надежной и эффективной работы электрических систем. Следуя стратегиям, изложенным в этом сообщении в блоге, таких как правильный размер шины, использование гармонических фильтров, сегрегацию не -линейных нагрузок и надлежащее заземление и соединение, вы можете значительно уменьшить влияние гармоник на ваш жесткий шин.
Как ведущий поставщик жестких шин, у нас есть опыт и опыт, чтобы помочь вам выбрать правильный материал для шин и разработать электрическую систему, которая может эффективно обрабатывать гармоники. Нужен ли вамЖесткая медная шинаилиЖесткий алюминиевый автобус, Мы можем предоставить вам высококачественные продукты и индивидуальные решения.
Если вы заинтересованы в том, чтобы узнать больше о наших жестких продуктах Busbar или необходимости помощи в смягчении гармонических эффектов в вашей электрической системе, пожалуйста, свяжитесь с нами. Наша команда экспертов готова обсудить ваши конкретные требования и предоставить вам лучшие решения для вашего проекта.
Ссылки
- Роджер С. Дуган, Марк Ф.
- «Справочник по расчетам электроэнергии» Хади Саадат.
